PROPUESTA "ANDADOR UNIVERSITARIO"

PROPUESTA ANDADOR UNIVERSITARIO- UNACH

PROPUESTA ELABORADA POR ALUMNOS DE ARQUITECTURA DEL 4° SEMESTRE C - 2014

ESTRUCTURAS DE CONCRETO (COLUMNAS, VIGAS Y LOSA)

 Estructuras de concreto -losa-

 aquí se puede observar el cimbrado de losa compuesta por tablas triplay, polines y tablas (trabe), asegurados con alambrito.

tenemos en esta fotografía el cimbrado de la trabe, con tablas aseguradas con alambrito, y bases tipo pie de gallo.

se observa como son colocados los polines en forma horizontal (como retícula) y vertical como refuerzo. El uso del cimbraplay hace que la losa tenga un acabado aparente.

las fotografías anteriores muestran el armado de una losa, conformada en todo el perímetro una cadena de cerramiento, una retícula con acero #3 @ 40cms ambos sentidos amarrados con alambrito, sobre el cimbraplay, en la última imagen se puede observar que la retícula es mas pequeña ya que sobre ésta área se piensa colocar los tinacos, esto es debido al peso que el tinaco somete sobre la losa.

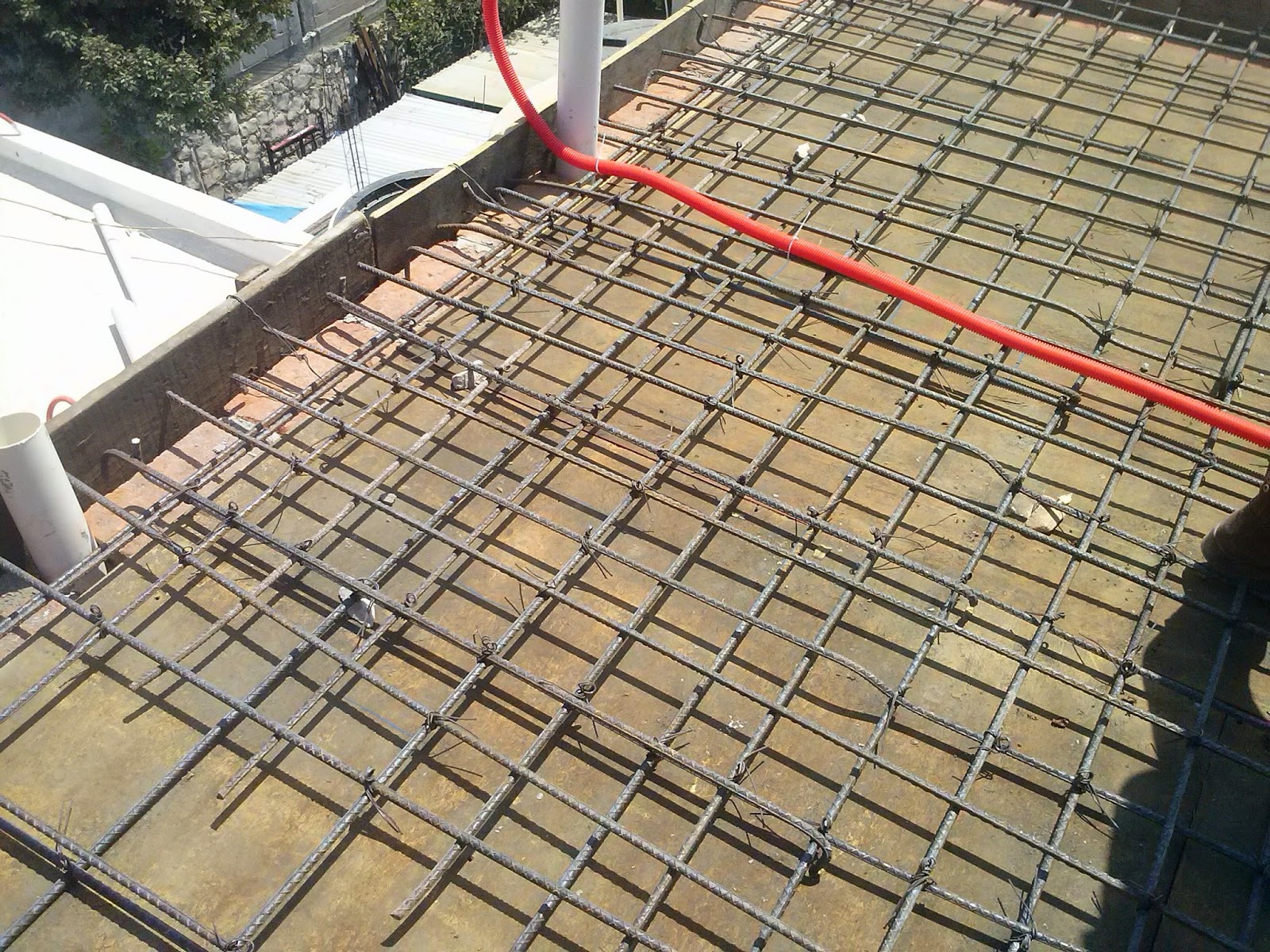

después del armado de losa se debe tomar en cuenta la colocación de la instalación eléctrica e hidráulica, para que quede oculto en la losa.

se puede observar las silletas  colocadas debajo del armado, hechas con acero #2, cuya función es levantar el armado de la losa de la cimbra para que el acero no quede aparente al desimbrar. en la última fotografía se puede notar los ganchos de la retícula y los estribos de la cadena de cerramiento ( acero #2 @10cms a los extremos y @20 en el centro).

aquí se utilizan pollos (piedras*) cuya función es la misma que las silletas.

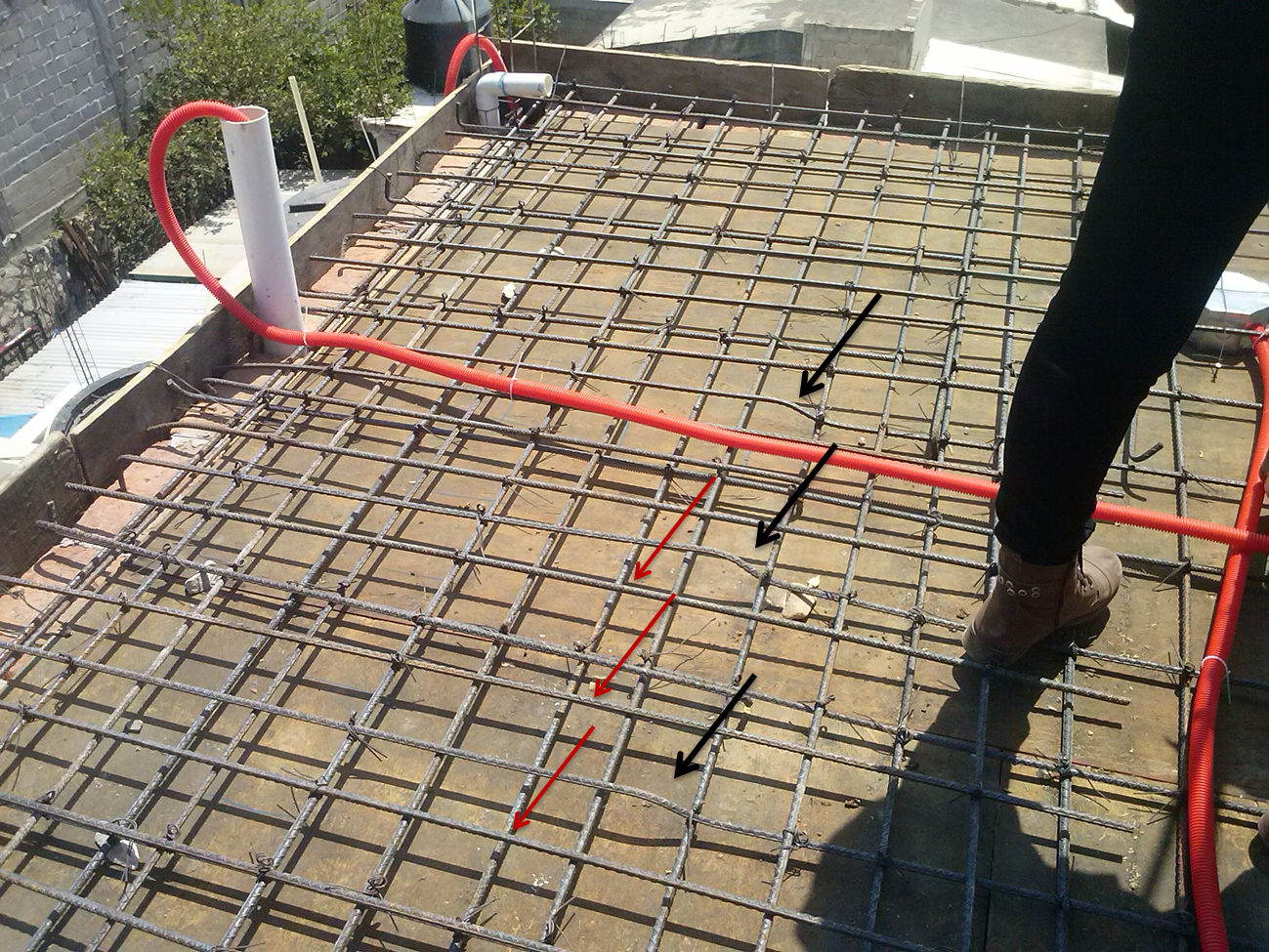

en esta fotografía se puede observar el canasteado o columpio (flecha negra) y son colocados en medio de los cuadrados de la retícula con acero #3 @40cms. y los bastones (flecha roja) son colocados a un costado del canasteado y éste debe ser 1/4 del largo del claro.

* como comentario, un Ingeniero nos comento acerca de los piedras, los cuales no deben colocarse reemplazando las silletas o pollos, ya que además de que el reglamento lo impide, no son seguros o estables.

Estructuras de concreto

Diseño de un muro de block de 24mL x 3m

DIARIO DE OBRA

MUROS, CADENAS Y CASTILLOS

Muros, Cadenas y Castillo

En este periodo de muros llevaban 350 blocks levantados

 se pueden observar los castillos armados

 edificación del muro, con mortero (cemento, cal y arena) dejando el espacio del cimbrado del castillo

 técnica de apuntalado, para que el muro no se derrumbe en el proceso de secado, como se puede observar utilizan madera

 En esta sección de muro, el maestro de obra, interpretó que era una ventana de altura baja, cuando el plano marca una puerta corrediza.

 aquí se muestra cómo el albañil está nivelando con un cordel sujeto a unas estacas y éstas al castillo, para que el muro esté centrado

 nos mostraban la altura que llevaban, para saber lo que faltaba de muro para altura que marca el plano



 se muestra la mezcla para pegar los blocks



 se muestra en la fotografía el castillo, el cual se cimbrará y colará posteriormente

en las dos anteriores fotografías se muestra el proceso de la elaboración del muro, los blocks van horizontalmente, sobre el mortero, ya que se tiene las hiladas de block los cuales van separados aproximadamente 2cm, se va colocando el mortero con la ayuda de la cuchara y un trozo de madera, que la utilizan como talocha, para que no se derrame el mortero.

 ya que terminaron de levantar los muros, prosiguen al cimbrado de los castillos, así como el proceso de cimbrado de la cadena de desplante (anteriormente mencionado en la sección de cimentación), utilizan tablas de madera, amarrándolas o sujetándolas con alambre y perforando en el área de mortero del block (como se muestra en la fotografía) para cruzar éstos alambres y posteriormente amarrándolos.

 en las fotografías anteriores se muestra unos trozos de madera entre el alambre y la tabla de madera formando una cruz, y ésto se hizo con la finalidad de apretar el cimbrado para que al colocar la mezcla (cemento, grava, arena y agua) no escurra en los orificios que hay entre las tablas, la mezcla.

 en esta fotografía se muestra el proceso de colado del castillo

Aquí se observa el castillo listo, descimbrado y secado

ésta es una imagen, con fotografías del antes, durante y después del colado de castillo.
